При разработке промышленных обратноосмотических систем промышленной водоподготовки, мы руководствуемся следующими принципами:

• Система предварительной подготовки и конструкция обратноосмотической мембранной установки разрабатываются под конкретный химический анализ исходной воды, требования и условия эксплуатации
• Производительность системы водоподготовки должна обеспечивать все технологические нужды производства и собственные потребности для регенерации системы
• Допускается применение только материалов, узлов и агрегатов сертифицированных для пищевых производств
• Применение и внедрение современных энергосберегающих технологий и комплектующих изделий
• Единый алгоритм автоматического управления блоков системы водоподготовки осуществляется по трем уровням: по временной циклограмме - для стабильного графика эксплуатации; по заданному объему очищенной воды - для изменяющегося графика эксплуатации; ручное управление - для случаев, когда требуется участие оператора
• В процессе эксплуатации должен быть обеспечен непрерывный контроль следующих параметров: давлений, расходов и температуры исходной воды, фильтрата, концентрата, а также времени эксплуатации, солесодержания, уровня рН очищенной воды или других параметров
• Обратноосмотический мембранный блок должен обеспечивать возможность регулировки микроэлементного состава очищенной воды или принудительную блокировку работы в случае нарушения режимов эксплуатации или ухудшения качества получаемой воды
• Паспортная величина производительности системы обратного осмоса должна обеспечиваться во всем температурном диапазоне и не только в начале, но и в конце гарантийного срока эксплуатации
• Расходные материалы, необходимые для проведения регламентных работ должны быть адаптированы под конкретные условия системы водоподготовки, а их рецептуры расшифрованы и понятны для пользователей
• Техническая и эксплуатационная документация должны содержать объем данных, достаточный для проведения монтажных и пуско-наладочных работ, эксплуатации и технического обслуживания всей системы и отдельных блоков с целью обеспечения максимального ресурса системы водоподготовки.

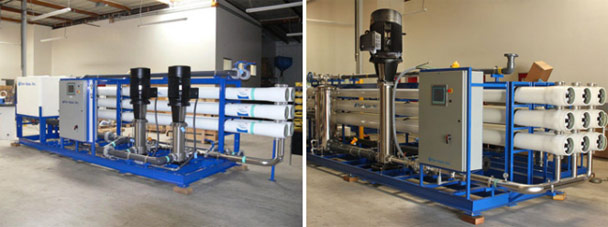

Системы обратного осмоса большой производительности

Базовая комплектация установок обратного осмоса

• предварительный механический фильтр 5 мкм;
• автомат защиты насоса по низкому давлению;
• гидрозаполненные манометры входного и рабочего давления;
• измерители потока на фильтратной линии и концетрате;
• система регулировки рабочих параметров;
• система автоматической промывки мембран;
• центробежный насос высокого давления из нержав. cтали;
• система задержки и плавного включения насоса;
• обратноосмотические мембраны в напорных корпусах;
• электромагнитный клапан;
• цифровой измеритель проводимости с функцией измерения температуры воды;
• рама из нержав. cтали;
• рабочие трубопроводы из полипропилена;
• интегрированная система химической промывки мембран с баком, промывочным насосом и пультом управления.

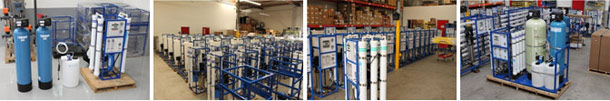

Системы обратного осмоса малой производительности

• * интегрированная система промывки мембран без бака;
• ** интегрированная система промывки мембран с баком.

ООО "ЦВТ" поставляет установки и системы водоподготовки "под ключ", обеспечивает гарантийное и сервисное обслуживание, консультирует и обучает обслуживающий персонал заказчика.

Устройство и принцип действия мембранных систем обратного осмоса

Деминерализация исходной воды в обратноосмотическом модуле основана на принципе обратного осмоса – отделение деминерализованной воды от минерализованной через тонкопленочную полупроницаемую мембрану под давлением выше осмотического (баромембранный процесс), которое для заданных условий и типа применяемых мембран составляет от 8-12 bar для слабоминерализованных вод до 55 – 60 bar для морской воды. При таком давлении через поры синтетических композитных мембран проходят молекулы чистой воды и задерживаются гидратированные солеобразующие ионы: НСО3-, SO2-, С1-, Са2+, Mg2+, Na+, K+, Fe2+, Cu2+ и ряд других микроэлементов, имеющие значительно больший размер.

Следует иметь в виду, что полезная производительность модуля (по деминерализованной воде) не равна производительности насоса высокого давления, а всегда меньше, что в свою очередь зависит от температуры и ионного состава исходной воды – в основном от сульфатно-кальциевого соотношения и общей минерализации.

Обратноосмотическая установка или мембранный модуль состоит из:

• патронного или мультипатронного фильтра тонкой очистки (тонкость фильтрации 5 мкм)
• насоса высокого давления
• мембранной группы
• средств автоматики и регулирующих элементов
• КИП
• пульта управления
• опорной рамной конструкции
• системы промывки мембранных элементов CIP

Конструктивное исполнения установки обратного осмоса определяется качественным составом исходной воды, уровнем общего солесодержания и количеством мембранных элементов необходимых для получения требуемой производительности установки. По конструктивному исполнению можно выделить три основные группы установок. В основе конструктивного и компоновочного решения лежит способ организации мембранной группы, который, в свою очередь, определяет процентное отношение очищенной воды и концентрата.

К первой группе мы относим установки малой производительности ( от 0,1 до 5 куб.м/час).

Основным отличием установок этой группы является то, что один или несколько мембранных элементов установлены в одном напорном корпусе. Такое решение позволяет разрабатывать и изготавливать простые и не дорогие системы обратного осмоса. Компоновка установок может быть вертикальной, в случае использования одного мембранного элемента или горизонтальной, когда используется несколько элементов.

Ко второй группе мы относим установки малой и средней производительности и установки для солоноватой воды.

Для установок этой группы характерно то, что несколько мембранных элементов установлены в два, параллельно подключенные напорные корпуса. Такое решение позволяет разрабатывать и изготавливать более сложные системы обратного осмоса с высоким выходом очищенной воды. Установки этой группы способны работать на более соленых водах, включая морскую. Компоновка - горизонтальная. Количество корпусов в мембранной группе может быть кратное 2.

И, наконец, самая интересная и сложная, третья группа установок высокой производительности. Особенностью этих установок является то, что концентрат с основной группы подается на дополнительную группу мембран, чем достигается высокий процент выхода чистой воды с установки. Такое решение позволяет доводить отношение фильтрата к концентрату до 75%, что в конечном итоге уменьшает общее энергопотребление установки, сброс в канализацию и стоимость очищенной воды. Однако необходимо учитывать, что дополнительная группа мембранных элементов работает в более тяжелых условиях, чем основная, а это вынуждает принимать дополнительные меры по восстановлению или промывке мембран. В обратноосмотических системах, которые мы относим к третьей группе, реализуется более сложная технологическая схема, аппаратная часть и алгоритм управления установкой.

Основу любой обратноосмотической установки составляет несущая рама. Разработке рам мы уделяем особое внимание. Рама не только определяет внешний вид установки. но и обеспечивает прочность и жесткость конструкции и оптимальную компоновку системы, что создает удобство в эксплуатации, обслуживании и ремонте как всей системы в целом, так и отдельных ее компонентов. Мы проектируем раму с учетом особенностей каждого конкретного объекта и изготавливаем на специализированном предприятии. Мы применяем рамы из нержавеющей стали или станочного алюминиевого профиля, реже, окрашенные металлические конструкции. В зависимости от требований к изделию рама обязательно укомплектована регулируемыми по высоте опорами или, дополнительно, колесными опорами.

На раме смонтированы: многоступенчатый центробежный насос, мембранная группа, 5 мкм мультипатронный фильтр, запорный электромагнитный клапан, реле давления и обратный клапан система промывки мембран. На передней панели рамы размещены ротаметры чистой воды и концентрата, манометры измерения давлений входной воды и рабочего давления, регулировочный вентиль изменения рабочего давления в линии концентрата и шкаф управления установкой. На трубопроводе в линии входной воды перед насосом последовательно смонтированы: фильтр тонкой очистки 5 мкм, электромагнитный нормально-закрытый клапан, реле защиты насоса «по сухому ходу» и обратный клапан.

На трубопроводе в линии деминерализованной воды установлен предохранительный клапан, обеспечивающий аварийный сброс воды при давлении в линии деминерализованной воды выше 3 bar и датчик кондуктометра – измерителя удельной электропроводимости обессоленной воды.

Проточные части насоса выполнены из нерж.стали, проточные части клапана и реле давления выполнены из латуни, монтаж трубопроводов выполнен из полипропилена, арматура и фитинги выполнены из нерж.стали, латуни и бронзы.

Обратноосмотический модуль полностью агрегатирован и подключается в составе установки водоподготовки к трубопроводам исходной воды, деминерализованной воды и слива в канализацию. Пульт управления модуля подключается к линии 3-х фазного переменного тока 380 В/ 50 Гц.
